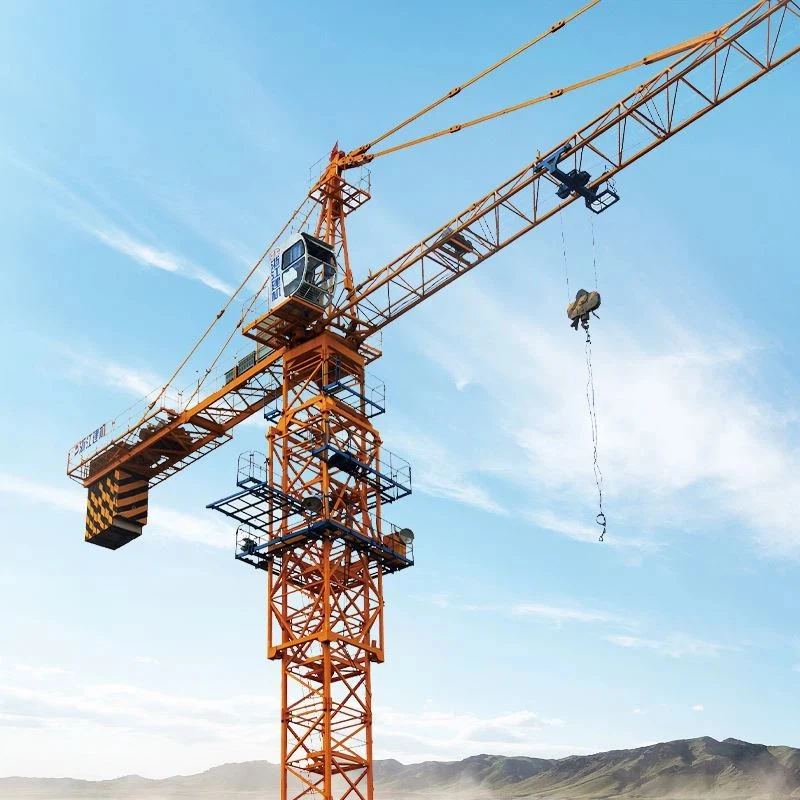

탑킷 타워 크레인 ZJ6517

최대 인양 용량: 10t
최대 붐 길이: 65m
지브 끝단의 최대 호이스트 용량: 1.7t
최대 자립 높이: 48.65m

문의 보내기

설명

기술적인 매개 변수

제품 설명

Topkit Tower Crane ZJ6517은 저희 회사의 주요 제품입니다. 지브 길이는 65m이고, 팁 하중은 1.7t이며, 최대 용량은 10t입니다. 고품질 Q345B 강철, 소금에 대한 저항성을 위해 특별히 처리된 키 링크 핀 샤프트는 타워 크레인의 견고한 구조에 기여하여 기계의 긴 서비스 수명을 제공합니다.

Topkit 타워 크레인의 밸런스 암과 리프팅 암은 각각 타이로드를 통해 타워 캡에 연결됩니다. 타워 캡이 없는 타워 크레인과 비교했을 때 붐은 무게가 더 작고 구조가 간단하며 안정성이 더 좋습니다.

Topkit Tower Crane ZJ6517은 대형 건설 현장을 위해 설계된 전통적인 타워 크레인입니다. 조립은 매우 빠르고 쉽고, 리프팅, 스윙 및 분배 메커니즘은 강력하고 간단하며 신뢰할 수 있습니다.

지브 타워 크레인은 건설 현장에서 무거운 물건을 들어올리고 옮기는 데 사용되는 크레인 유형입니다.

1. 토크 리미터 제어 토크, 리프팅 무게가 정격 리프팅 토크의 90%에 도달하면 경고합니다. 정격 리프팅 토크의 110%에 도달하면 위로 올라가는 것과 트롤리를 제한합니다.

2. 중량 제한기 최대 리프팅 용량을 제어하여 리프팅 중량이 정격 용량의 40%에 도달하고 고속 리프팅을 제한합니다. 리프팅 중량이 정격 용량의 110%에 도달하고 리프팅을 제한합니다.

3. 높이 제한기 리프팅 후크의 가장 낮은 위치와 가장 높은 위치를 제어합니다.

4. 회전 제한기 좌우 회전의 극한 회전 수를 제어합니다.

5. 진폭 제한기 트롤리의 안쪽과 바깥쪽 제한 위치를 제어합니다.

6. 과부하 보호 자재가 용량을 초과하면 크레인이 자체 보호를 위해 날카로운 경고음을 울립니다.

7. 비상 브레이크 운영 직원이 비상 상황에 직면하면 관련 보물을 보호하기 위해 비상 브레이크 시스템을 작동시킬 수 있습니다.

8. 열 보호 및 전류 보호 기능이 있는 메인 리프팅 모터.

메커니즘 사양

호이스트	떨어지다
	하중 용량(t)	1.75	3.3	5	5	5	3.5	6.6	10	10	10
	속도(m/분)	90	67.5	45	27	5.4	45	33.8	22.5	13.5	2.7
	전력(kW)	45
선회	속도(r/min)	0.6
	전력(kW)	2×5.5
트롤리	속도(m/분)	0~58
	전력(kW)	5.5
등반	속도(m/분)	0.57
	전력(kW)	7.5
	압력(Mpa)	25
총 전력(kW)		61.5 (등반 메커니즘 모터 제외)
(t)		53.1
